滌綸長絲的物理指標反映了纖維的粗細、長度、柔軟性、含油量等方面的物理性質，通過了解這些性質，有利于產品使用者根據自身生產實際選擇合適的產品，以便生產出符合相應標準的產品來。常見的物理指標有
纖度、
斷裂強度、
斷裂伸長%、
卷曲收縮率H.C.C、
沸水收縮率BWS 、
OPU%等。
1、纖度規格dtex/f
纖度規格反映了滌綸絲的粗細、長度、柔軟性等特性，是產品使用者在選擇產品時依據的最重要的指標之一。
例如FDY167dtex/96f中，167dtex代表是的纖維的粗細。1dtex(分特)表示的含義是：每10000米長度的絲的重量為1克，因此167dtex就表示每10000米長的絲重量是167克。F表示的是纖維的單纖根數，由于在滌綸絲的生產過程中，除了單絲外，其他滌綸絲都是由很多單根纖維組成的，在本例中96F就表示該規格的滌綸絲有96根單纖組成的，這主要是反映纖維的柔軟度，一般F數越高，其所生產的產品手感越柔軟。1旦尼爾（D）=1.11分特（dtex），因此FDY167dtex/96f也可表示為150D/96F，1旦尼爾（D）表示的含義是：每9000米長度的絲的重量為1克。

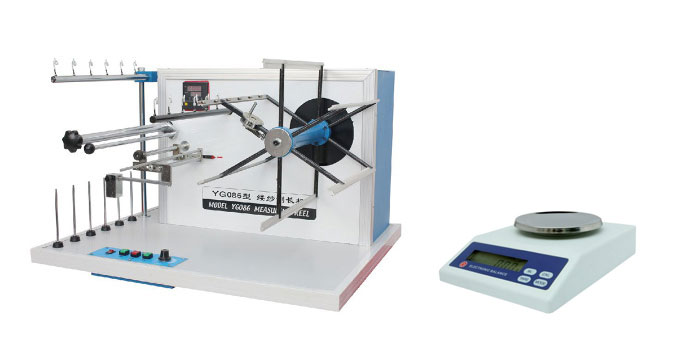

下面2個儀器就是用來測試規格的具體分特的，根據上述基礎知識來推測絲的規格，左邊的
縷紗測長儀用來測試長度，右邊的用來測試重量，再放大倍數就可以估算是多少D的了，當然放大的倍數越大，誤差也會越大。
2、斷裂強度（CN/dtex）
斷裂強度是衡量纖維在順向拉伸時所能承受最大的拉力的指標，強度的多少能夠直接影響成品布的撕裂強度和耐摩性等。如果纖維的斷裂強度過低，將會導致纖維在織造的過程中出現斷頭現象，而且織成的成品布的撕裂強度也會不足，從而影響企業的生產效率和成品布的質量。對斷裂強度的要求一般要在3.0 CN/dtex以上，正常情況下FDY和DTY產品的斷裂強度大致在3.3CN/dtex～4.2CN/dtex之間的話就可以滿足織造需求。
3、斷裂伸長%
斷裂伸長率主要是測試纖維在順向拉伸過程中的殘余比例，一般POY產品在110%-130%；FDY產品在20%-30%；DTY產品15%-25%。一般來說，具有較低的殘余伸度纖維，其染色性較佳，強度較高，卷縮率較高，因此在不造成纖維毛絲的情況下，一般會選擇較低的殘余伸度。過高的殘余伸度會造成DTY產生僵絲問題，FDY易發生染色不均勻等問題，而且會導致纖維縮率下降、織布染整不易定型、起皺等不良影響。
4、卷曲收縮率H.C.C
一般情況下，卷曲收縮率高則DTY相對蓬松性較好，成品的布面比較豐厚。這項指標可由加彈工藝上調整而得到。 一般DTY此項指標無特定要求，低彈絲20%以下，網絡高彈則在30%左右。如果客戶有特別的需求，需要對生產工藝進行相應的調整。
沸水收縮率是的纖維在遇到熱水（高溫100℃）時收縮的比例。此項指標對后道織布、染整來說是個重要的參數。沸水收縮率比較高時經向易短碼，但布在定型時，布面會比較好。沸水收縮率過低時收縮率不足，不易定型，易起皺，經向縮碼較少。
6、含油率OPU%
OPU%是指纖維的含油比率。油劑的主要功能是減少摩擦力，抗靜電、抗菌、抗氧化等。含油率過高過低都會對產品產生不良影響。對于DTY產品，一般要求1.0%以上，其中針織1.5%以上，劍桿、提花機等高張力織造機種最好在2.5%以上。對于FDY產品，一般在0.7%-1.2%，有光絲相對半光絲高些，異形絲相對圓形高些，經編用途相對噴水高些。對于油劑的選擇，大廠一般選擇德國、日本進口的油劑，含油量一般控制在國標要求的范圍之內。一些小化纖廠的油劑一般是國內生產的，部分油品較差，時間較長時會導致纖維出現發黃等問題，而且纖維的含油量也比較高。
7、沸水收縮率BWS
沸水收縮率是的纖維在遇到熱水（高溫100℃）時收縮的比例。此項指標對后道織布、染整來說是個重要的參數。沸水收縮率比較高時經向易短碼，但布在定型時，布面會比較好。沸水收縮率過低時收縮率不足，不易定型，易起皺，經向縮碼較少。
