脹破性能測試方法GB/T 7742.1
發(fā)布時間：2021-01-20 21:13
脹破測試常用的國內(nèi)外標(biāo)準(zhǔn)主要有：
GB/T 7742.1—2005《紡織品 織物脹破性能 第1部分：脹破強力和脹破擴張度的測定 液壓法》、
GB/T 7742.2—2015《紡織品 織物脹破性能 第2部分：脹破強力和脹破擴張度的測定 氣壓法》、
ASTM D3786/D3786M—2018《紡織品脹破強力測試方法 膜片法》、
ISO 13938—1:2019《紡織品 織物的脹破性能 第1部分：脹破強度和脹破擴張度的測定 液壓法》、
ISO 13938—2:2019《紡織品 織物脹破性能 第2部分：脹破強力和脹破擴張度的測定 氣壓法》。
哪些產(chǎn)品需要考核脹破性能？
要考核脹破的有GB/T 31888—2015《中小學(xué)生校服》（毛針織類）、FZ/T 73009—2009《羊絨針織品》、FZ/T 73018—2012《毛針織品》、FZ/T 62014—2015《蚊帳》、FZ/T 64017—2011《針刺壓縮彈性非織造布》等。
脹破性能測試方法
以GB/T 7742.1—2005《紡織品 織物脹破性能 第1部分：脹破強力和脹破擴張度的測定 液壓法》為例，取一塊調(diào)濕后針織樣品，測試面積為7.3cm2，進(jìn)行試驗。
試驗步驟
選擇測試面積7.3cm2及測試次數(shù)5次
02、打開儀器保護(hù)罩

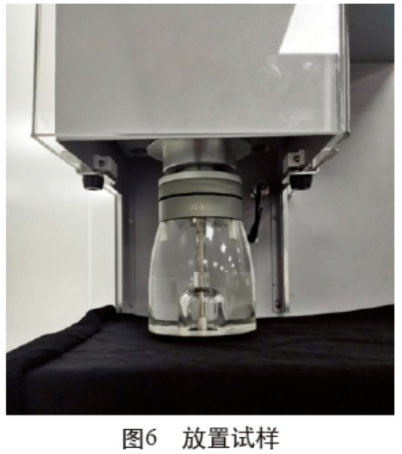

將試樣正面朝上平鋪在測試孔（圖6）

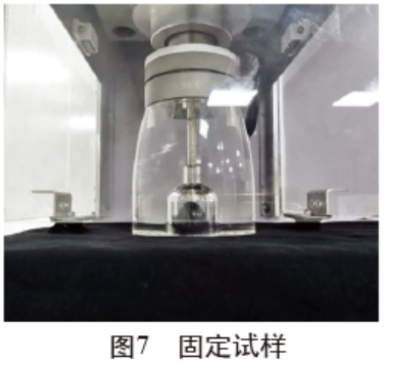

放下保護(hù)罩，再放下測試罩，將試樣固定（圖7）
03、開啟儀器

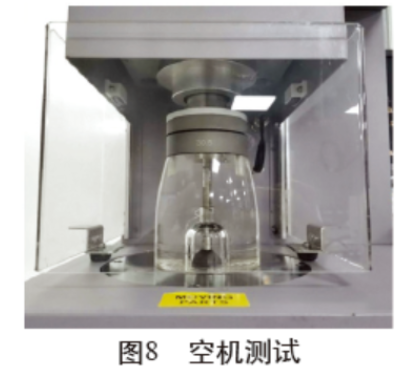

測得第一個點的脹破強力，如果其脹破時間不在（20±5）s的范圍內(nèi)，應(yīng)當(dāng)舍去，后續(xù)的測試，儀器會自動調(diào)節(jié)流速，使得脹破時間保持在（20±5）s的范圍內(nèi)，選擇試樣不同的5個點重復(fù)前述步驟進(jìn)行測試，直至5個點測試完成。撤去試樣，按照上述步驟以空機進(jìn)行測試（圖8），此時測得“膜片壓力”，儀器會自動扣除“膜片壓力”，從而獲得樣品的脹破強力。
測試的難點和需要注意的問題有哪些？
首先，試樣應(yīng)具有代表性，試驗區(qū)域應(yīng)避免折疊、折皺，并避開布邊。
其次，區(qū)分試樣的正反面按照標(biāo)準(zhǔn)要求操作；一般情況，因為實際穿著過程正面朝外，目的是模擬人體正常穿著服裝的狀態(tài)，脹破是從底部往上進(jìn)行的，所以樣品反面是對著膜片，正面朝上，與實際穿著時的狀態(tài)一致。試樣也應(yīng)先按照標(biāo)準(zhǔn)要求調(diào)濕。
再次，對于脹破時間的把控，通常進(jìn)行預(yù)試驗，對流速進(jìn)行把控，后續(xù)的試驗，儀器會根據(jù)預(yù)試驗自動調(diào)節(jié)流速，保證其脹破時間在（20±5）s的范圍內(nèi)，在測試過程中，對于脹破時間不在（20±5）s范圍內(nèi)的點，也應(yīng)該舍去，重新測試。如果出現(xiàn)多個點脹破時間不在范圍內(nèi)，應(yīng)及時檢查儀器是否故障，是否出現(xiàn)漏油，或測試罩是否松動等問題。
最后，運用標(biāo)準(zhǔn)的人員要準(zhǔn)確理解頂破和脹破的方法參數(shù)和細(xì)節(jié)。對于使用的測試速度、彈子直徑、圓環(huán)內(nèi)徑（測試面積）、試樣數(shù)量等，有些標(biāo)準(zhǔn)規(guī)定了，有些需要商議決定。譬如，脹破的不同試驗面積和彈子直徑對數(shù)值結(jié)果都有明顯影響，如襪子標(biāo)準(zhǔn)FZ/T 73037—2019規(guī)定使用的鋼球直徑為20mm，而整體成型針織鞋面FZ/T 73060—2017使用的鋼球直徑則為25mm，這兩種產(chǎn)品都不同于一般針織產(chǎn)品標(biāo)準(zhǔn)使用的彈子直徑38mm。原因是這兩個標(biāo)準(zhǔn)都是腳部穿著用品，使用小直徑鋼球更符合實際使用狀態(tài)。
所以，一方面商議檢測參數(shù)時要特別注意關(guān)鍵參數(shù)；另一方面檢測報告也應(yīng)體現(xiàn)所選關(guān)鍵參數(shù)，以提高可讀性。（摘自中國纖檢雜志2020年第11期）
