三、儀器結構

　　

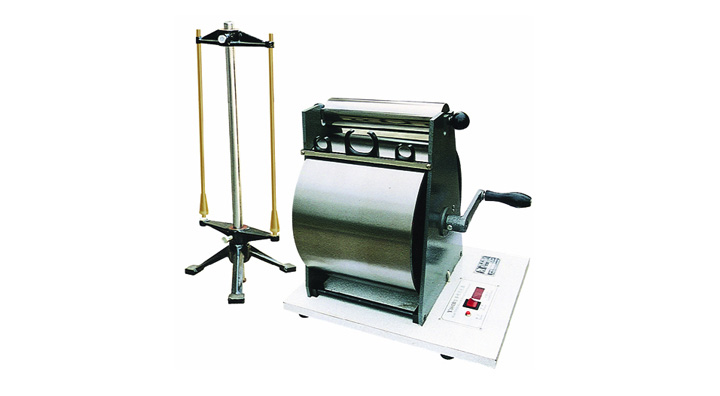

　　本儀器左、右支架,用上、下三根撐擋和螺母固定，用底腳螺釘固定在底板上。支架間安裝測長輪周長為1000mm，它的軸心即裝在左、右支架上，并在一端裝搖手柄以使其轉動。測長輪右側安裝光柵輪，光柵輪分為十等分，其每等分為36°，通過光電耦合管、整形電路的處理，送入數字顯示器內顯示值為0.1m，測長輪轉動一圈，數字顯示器的顯示值為1.0m，以便計數。測長輪前面的紗綻架安裝在底板上，以便放置棉樣紗綻。左、右支架上端備有二條直槽，一條是不工作時，放壓輥使其不同測長輪表面接觸；另一條是直槽工作時，以承裝壓輥使其可直接壓于測長輪上。安裝棉樣的紗架為托架，高度可任意伸縮，同時為毛、棉紡廠使用，只需調整托架高度，操作極為方便。

　　

四、儀器的安裝、調整

　　

　　本儀器為整臺裝箱出廠，結構較簡單，開箱后安放平穩后即可使用。

　　

五、儀器的維修及保養

　　

　　5.1維修周期

　　

　　本儀器維修周期為一年一次。如果長期停用，測長輪表面要涂上薄片油或濃機油，以防表面生銹。在工作期間注意紗線走入測長輪（5）和右支架（10）槽內，碰及光柵輪（11），以免光電耦合管損壞。

　　

　　5.2儀器的潤滑

　　

　　本儀器的潤滑周期為每班一次，應在左、右支架的油杯時注入機油2～3滴，在紗綻支軸的兩端加入少量的牛油，儀器即可正常運轉。

　　

　　5.3儀器的清潔

　　

　　本儀器在可能條件下，應在試驗室內使用，每班作用完畢應做清潔工作一次。如在生產車間內使用時，除每班使用完畢應做清潔工作外，還須特別注意各處軸承、油杯眼里是否被飛花堵塞，并保證油杯眼暢通。
