馬丁代爾耐磨測試儀
發布時間：2017-11-17 10:45

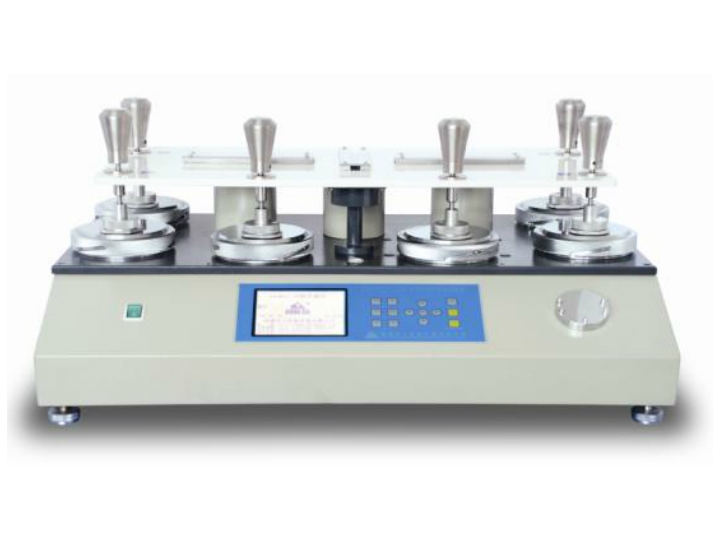

YG401-6型（馬丁代爾）型織物耐磨儀
【用途】：
YG401-6型（馬丁代爾）型織物耐磨儀用于毛及毛混紡機織物、針織物及非織造織物在一定壓力下的耐磨損性能試驗和用于大多數織物（對毛機織物更為適宜），在受輕微壓力情況下起球性能試驗。試樣與磨料相對運動軌跡為李莎茹（Lissa-jous）圖形。
儀器設有60*60mm和24*24mm兩種李莎茹運動軌跡，分別適用于耐磨性能試驗和起球性能試驗。
【適合標準】：
GB/T4802.2；GB/T21196；FZ/T20020；ISO12945-2；ISO12947-1；ASTM D4966、ASTM D4970、IWS TM196，112；JIS L1096
【主要技術指標】：
1.工位數量：6個
2.顯示方式：液晶顯示LCD
3.試驗次數: 1~99999
4.加壓物重量：A耐磨性能試驗：耐磨夾樣器組件198±2g，小塊395g，大塊595g
B起球性能試驗：起球夾樣器組件155±1g，加重塊260±1g
5.相對運動速度：47.5±2.5r/min
6.磨臺有效直徑：φ121mm
7.磨頭有效摩擦直徑： A耐磨性能試驗：φ28.65mm
B起球性能試驗：φ90mm
8.外形尺寸：820×530×410mm（L×W×H）
9.電源電壓：AC380V, 180W
Martindale（馬丁代爾）耐磨性及起球性測試儀專業測試織物類的耐磨性和起球性能，皮革類耐磨性也可以使用。
馬丁代爾耐磨儀，皮革耐磨性試驗可依據的幾項標準：BS-3424，ASTM-D4966，DIN-53863，SATRA,TM31，ISO-20344
產品介紹：
耐磨性及起球性測試儀，可檢測各種結構織物的耐磨性及起球性能。試樣與一定的磨擦材料進行低壓持續換向磨擦，其磨損及起球程度可與標準參數進行對比評價。本儀器采用活動式的試樣緊固組件，可隨時取出某個磨擦試樣而不影響其它試樣，不僅實現了對試樣迅速、獨立的檢測，還保證了對磨擦同期計量的準確性，是BSEN ISO12947-1:1999被認可的緊固方法。本儀器配有電子預置批處理計時器及總合計數器、試樣夾及負荷裝置（符合國際測試標準）
可提供4、6、8、9頭的型號。
標準： ISO 5470 ，DIN 53863/53865，BS 3424/5690，IWTO 40-88，BS EN 388/530，IWSTM 112/196，ASTM 4966/4970 IS 12673，JIS L1096，SFS 4328，PR EN ISO 12947-1，PR EN ISO 12945-2，SATRA TM31，ISO 20344
技術指標：
試驗次數：1~999999
累加計數：1~999999
測試頭數：4頭
磨塊有效摩擦直徑：φ28.8mm
夾持器與磨臺相對運動速度：50r/min
衣料試樣重錘：395g
裝飾品試樣重錘：594g
電 源：AC220V, 250W
皮革耐磨性試驗（馬丁代爾耐磨法）依據原理：
馬丁代爾耐磨儀依據J.G.Martindale設計原理，及符合羊毛工業研究協會規格所制造出的一款檢測設備。它利用標準羊毛氈作為磨擦物，去磨擦被檢測物品如布類等，當然可依據不同測試方法、不同要求，去更改磨擦物一標準羊毛氈，為其他材料如砂紙等，以測試皮革耐磨性或脫色程度。被測物夾在一圓柱體上，并加以一標準重量（依測試方法決定，壓在磨擦物上，由垂直、水平偏心輪帶動，產生一李沙茹曲線圖，目的在完成一多方向性磨擦測試。對一般鞋類材料，在穿著時磨擦效應測試，大多同時以干式、濕式兩法檢測，去模擬雨水對鞋面材料、或汗水對鞋內里的影響程度。
測試方法：
馬丁代爾耐磨測試儀最少可同時測試四個樣品，最多可同時測試九個樣品。每一個測試位含有一個凸出圓形底座，此底座有一個平圓環，可夾住磨擦物等。被測試物夾在圓柱體上，在加一荷重物（砝碼），若不加砝碼，則平板之重量在磨擦物上產生之壓力約為0.1342Kg/cm2或13.16Kpa，不同測試方法，可選用不同重量（砝碼）被測物夾具，測試樣品座由平板所帶動，產出一李沙茹（Lissajous）圖形運動方向，但每一個測試樣品座軸在平板上。為自由旋轉方式，將一圖形被測物樣本，夾在夾具上，上置一規定重量此夾頭夾住被測物后和下方標準磨擦材料（布砂紙等由不同測試標準決定）接觸，產生一李沙茹圖形。而產生一多方向性磨擦。每完成一李沙茹圖形，計數器跳動16次且時間約為20±1秒。

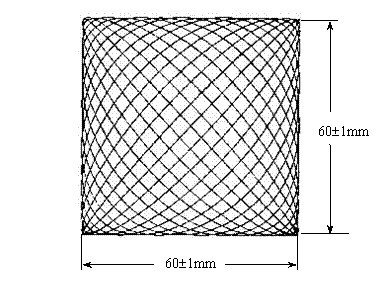

李沙茹（Lissajous）圖形：
馬丁代爾耐磨性測試儀操作程序：
1.接通電源，打開儀器側面的電源開關；
2.檢查3個軸承滑輪的定位；
3.設置需要的轉數；
a)按顯示器下面的“*”鍵將所有單個計數器清零；
b)按“0”鍵停止某個計數器的運行；
c)按“1”鍵只計某個計數器的運行；
d)按“2”可清楚某個計數器上已顯示的數據；
4.將試樣和磨料按不同的方法標準的要求放置到試樣夾中或磨料臺上；
5.按下綠色按鈕試驗開始；
6.設置轉數完成機器發生蜂鳴聲，持續1分鐘后或按紅色“RST”鍵蜂鳴結束并返回至設定狀態；
7.如果進行相同的操作，可直接按綠色按鈕；若不同，則需重新設置轉數后按綠色按鈕開始運行；
8.測試結束，記錄轉數。
