用途:
YG040型土工布穿孔試驗儀用于測定土工布及土工布有關產品被從固定高度落下的鋼錐穿透損壞的程度
適用標準:
SO/DIS 13433《土工布及土工布有關產品動態--穿孔試驗(落錐試驗)》
GB/T 17630-1998《土工布及其有關產品動態穿孔試驗--落錐法》
結構原理:

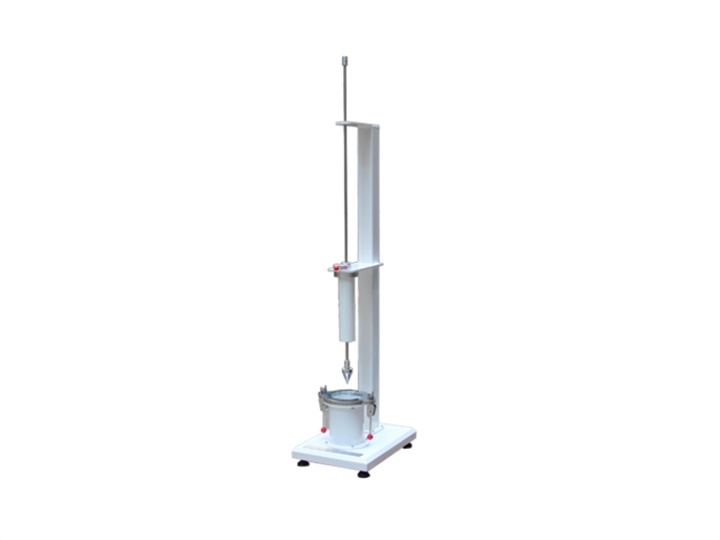

YG040型土工布穿孔試驗儀由落錐、箱體、夾持器等組成,當試樣在夾持器上夾持可靠后,把落錐放入電磁鐵中,依靠電磁力落錐被吸附牢靠。當落錐呈自由落體式跌落于試樣上,即在試樣上沖出一破洞。取出落錐后,用量錐測量該洞的直徑
技術參數:
1.夾持環內徑 150±0.5mm
2.落錐釋放高度 500±2mm
3.落錐及導桿質量 1000±5g
4.量錐質量 600±5g
